Шайба зубчатая упругая формы А (внешние зубцы) DIN 6797 A

DIN 6797 A ГОСТ 10462

- PDF-версия товара

Материал

нержавеющая сталь: А2,А4

Диаметр

М2, М2.3, М2.5, М3, М3.5, М4, М5, М6, М7, М8, М10, М12, М14, М16, М18, М20, М22, М24, М27, М30

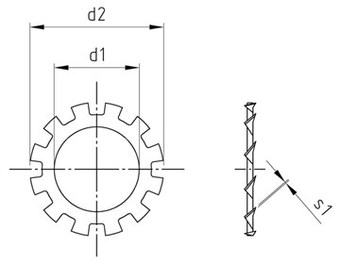

Таблица характеристик:

d	для резьбы	d2	s1	Материал	УП

d	для резьбы	d2	s1	Материал	УП
2.2	M2	4.5	0.3	A2	1000
2.5	M2	5	0.4	A2	1000
2.7	M2,5	5.5	0.4	A2	1000
3.2	M3	6	0.4	A2	1000
3.7	M3,5	7	0.4	A2	1000
4.3	M4	8	0.5	A2	1000
5.1	M4	9	0.5	A2	1000
5.3	M5	10	0.5	A2	1000
6.4	M6	11	0.7	A2	1000
7.4	M7	12.5	0.8	A2	1000
8.2	M7	14	0.8	A2	1000
8.4	M8	15	0.8	A2	1000
10.5	M10	18	0.9	A2	1000
13	M12	20.5	1	A2	500
15	M14	24	1	A2	500
17	M16	26	1.2	A2	500
19	M18	30	1.4	A2	200
21	M20	33	1.4	A2	200
23	M22	36	1.5	A2	200
25	M24	38	1.5	A2	200
28	M27	44	1.6	A2	100
31	M30	48	1.6	A2	100

Бесплатная доставка

Бесплатная доставка по Москве в пределах МКАД при заказе от 50 000 руб

Доставка по России

Бесплатная доставка до транспортной компании, далее - по тарифам ТК

Прайс-лист

Сертификаты

Рекомендуем также

Болт DIN 933 А2 нержавеющий с шестигранной головой и полной резьбой - AISI 304, AISI 316

DIN 933 ISO 4017 ГОСТ 7798 | 7805

Болт DIN 933 SZ А2 нержавеющий с шестигранной головкой и шлицем, резьба до головки

DIN 933 SZ

Шайба пружинная (гровер) форма В – волнистая

DIN 127 B ГОСТ 6402

Шайба пружинная (гровер) форма А – выпуклая

DIN 128 A

Шайба пружинная облегченная

DIN 7980 ГОСТ 6402

Шайба зубчатая упругая – это достаточно популярный и распространенный вид металлического изделия, который широко используется во многих сферах производства: судостроении, приборостроении, строительстве и многих других. Также популярен в деревообрабатывающей промышленности и на производстве мебели, где используется совместно с винтами, болтами, штифтами и другим крепежом.

Встречаются 2 формы:
