Винт установочный DIN 913 A2 A4 с внутренним шестигранником и тупым концом - AISI 304, AISI 316

DIN 913 ГОСТ 11074 ISO 4026

- PDF-версия товара

Материал

нержавеющая сталь: А2, А4

Диаметр

М1.6, М2, М2.5, М3, М4, М5, М6, М8, М10, М12, М16, М20

Шлиц

внутренний шестигранник под ключ

Вид

установочный

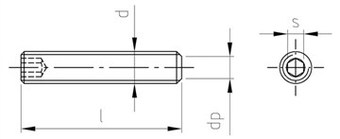

Таблица характеристик:

dp	0.75	1	1.5	2	2.5	3.5	4	5.5	7	8.5	12	15
t	0.7	0.8	1.2	1.2	1.5	2	2	3	4	4.8	6.4	8
e	0.8	1.3	1.427	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43
s	0.7	0.9	1.3	1.5	2	2.5	3	4	5	6	8	10

dp	0.75	1	1.5	2	2.5	3.5	4	5.5	7	8.5	12	15
t	0.7	0.8	1.2	1.2	1.5	2	2	3	4	4.8	6.4	8
e	0.8	1.3	1.427	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43
s	0.7	0.9	1.3	1.5	2	2.5	3	4	5	6	8	10

Длина / d	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M16	M20

Длина / d	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M16	M20
2	200 шт.	500 шт.
3	200 шт.	500 шт.	500 шт.	500 шт.	500 шт.
4	200 шт.	500 шт.	500 шт.	500 шт.	500 шт.	500 шт.
5	200 шт.	500 шт.	500 шт.	500 шт.	500 шт.	500 шт.	200 шт.
6	200 шт.	500 шт.	500 шт.	500 шт.	500 шт.	500 шт.	200 шт.	200 шт.	200 шт.
8	200 шт.	500 шт.	500 шт.	500 шт.	500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.
10		500 шт.	500 шт.	500 шт.	500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.
12		500 шт.	500 шт.	500 шт.	500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.
14		500 шт.	500 шт.	500 шт.	500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	50 шт.
16		500 шт.	500 шт.	500 шт.	500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	50 шт.
18				500 шт.	500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	50 шт.
20				500 шт.	500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	50 шт.	50 шт.
25				500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	100 шт.	50 шт.	50 шт.
30				500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	100 шт.	50 шт.	50 шт.
35				500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	100 шт.	50 шт.	50 шт.
40				500 шт.	500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	100 шт.	50 шт.	50 шт.
45					500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	100 шт.	50 шт.	50 шт.
50					500 шт.	200 шт.	200 шт.	200 шт.	100 шт.	100 шт.	50 шт.	50 шт.
55						200 шт.	200 шт.	200 шт.	100 шт.	100 шт.	50 шт.	50 шт.
60						200 шт.	200 шт.	200 шт.	100 шт.	100 шт.	50 шт.	50 шт.
70							200 шт.	200 шт.	100 шт.	50 шт.	50 шт.	25 шт.
80							200 шт.	200 шт.	100 шт.	50 шт.	25 шт.	25 шт.
90								200 шт.	100 шт.	50 шт.	25 шт.	25 шт.
100								200 шт.	100 шт.	50 шт.	25 шт.	25 шт.
120								200 шт.	100 шт.	100 шт.

Бесплатная доставка

Бесплатная доставка по Москве в пределах МКАД при заказе от 50 000 руб

Доставка по России

Бесплатная доставка до транспортной компании, далее - по тарифам ТК

Прайс-лист

Сертификаты

Рекомендуем также

Болт DIN 933 А2 нержавеющий с шестигранной головой и полной резьбой - AISI 304, AISI 316

DIN 933 ISO 4017 ГОСТ 7798 | 7805

Болт DIN 933 SZ А2 нержавеющий с шестигранной головкой и шлицем, резьба до головки

DIN 933 SZ

Винт установочный с цилиндрическим концом и шлицем

DIN 417 ISO 7435

Винт установочный со шлицем и засверленным остриём

DIN 438 ISO 7436 ГОСТ 1477

Винт установочный с прямым шлицем и плоским концом

DIN 551 ISO 4766 ГОСТ 1477

Винт установочный с прямым шлицем и острым (коническим) концом

DIN 553 ISO 7434 ГОСТ 1476

Винт установочный с внутренним шестигранником и острым концом

DIN 914 ISO 4027 ГОСТ 8878

Винт установочный с внутренним шестигранником и цапфой

DIN 915 ISO 4028 ГОСТ 11075

Винт установочный с внутренним шестигранником и засверленным остриём

DIN 916 ISO 4029 ГОСТ 28964

DIN 913 А2 А4 установочный винт – тип крепежа, который предназначен для предотвращения перемещения деталей механизмов относительно друг друга. Установочный винт завинчивается через резьбовое отверстие во внешнем объекте и прижимается к внутреннему объекту.

Фиксация деталей выполняется посредством работы силы трения между установочным винтом и валом, с некоторой величиной упругой или пластической деформации одного или обоих. Для того, чтобы проходить в монтажное отверстие на нужную глубину, установочный винт DIN 913 А2, А4 изготавливается без шляпки. Шестигранный шлиц, при помощи которого винт вращается во время установки и демонтажа, расположен непосредственно в теле винта.

Винт DIN 913 из нержавеющей стали с внутренним шестигранником и плоским наконечником – распространенный вариант установочных винтов. Специальный плоский наконечник установочного винта предназначен для надежной фиксации деталей относительно друг друга. Установочный винт вставляется в отверстие с соответствующим диаметром резьбы и затягивается до упора с помощью торцевого шестигранного ключа либо шуруповерта с соответствующей насадкой.

Установочные винты DIN 913 (Дин 913), изготовленные из нержавеющих сталей А2 и А4, характеризуются увеличенным сроком службы. Изготовленные из нержавейки А2 (AISI 304), установочные винты применяются в тех отраслях, где необходима стойкость к коррозии и повышенным температурам. Это автомобилестроение, машиностроение, приборостроение. Нержавеющая сталь А4 (AISI 316) используется в тех сферах, где требуется устойчивость к морской воде, кислотам и хлору – пищевая промышленность, химическая промышленность, судостроение, атомная энергетика.
